鑄鐵平臺平板系列

電機試驗臺

電機試驗平臺是試驗平臺中的一種,又稱試驗工作臺或者鐵地板，主要用于機械、電機、發動機、水泵、測功機等行業的動力實驗，包括發電機試驗平臺、振動試驗平臺、測功機試驗平臺、汽車實驗室試驗平臺、發動機試驗平臺等。表面帶有T型槽及螺栓孔，可以用來固定實驗設備。適用于電機、汽輪機、發電機、發動機、汽車、風電設備、高鐵制造、柴油機等多個行業。

    電機試驗臺、試驗平板、鐵地板

    電機試驗平臺是試驗平臺中的一種,又稱試驗工作臺或者鐵地板，主要用于機械、電機、發動機、水泵、測功機等行業的動力實驗，包括發電機試驗平臺、振動試驗平臺、測功機試驗平臺、汽車實驗室試驗平臺、發動機試驗平臺等。表面帶有T型槽及螺栓孔，可以用來固定實驗設備。適用于電機、汽輪機、發電機、發動機、汽車、風電設備、高鐵制造、柴油機等多個行業。

    按JB/T7974-1999標準制造，產品制成筋板式和箱體式，工作面有長方形、正方形或圓形，材料HT200-300，QT400-600，ZG15-45。工作面采用刮研工藝，工作面上可加工V形、T形、U形槽、燕尾槽、圓孔、長孔等。平板是用于工件檢測或劃線的平面基準量具。電機試驗臺安裝就調至水平板、負荷均勻分布于各支點上。環境溫度（20±5）℃。使用時應避免振動。

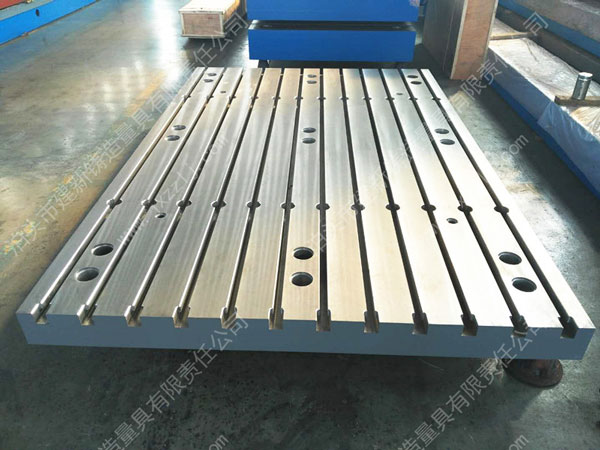

電機試驗平臺

    一、電機試驗平臺安裝形式

    1 地上安裝

    就是試驗平臺在地表面固定.一般適用于小型試驗和動載荷較小的工作.

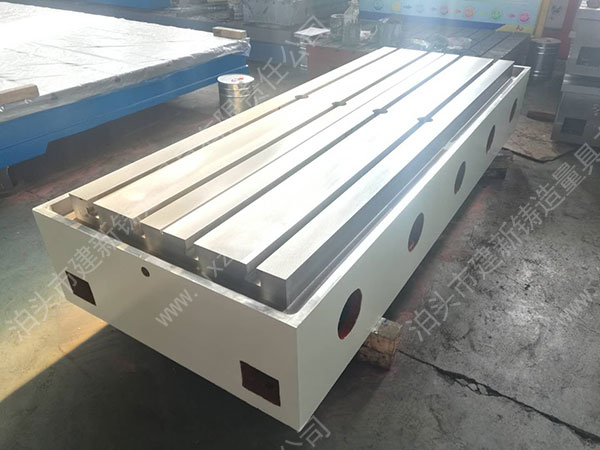

電機試驗平臺地上安裝

    2地下安裝

    所謂地下安裝就需要澆筑地基.一般適用于大型試驗平臺.

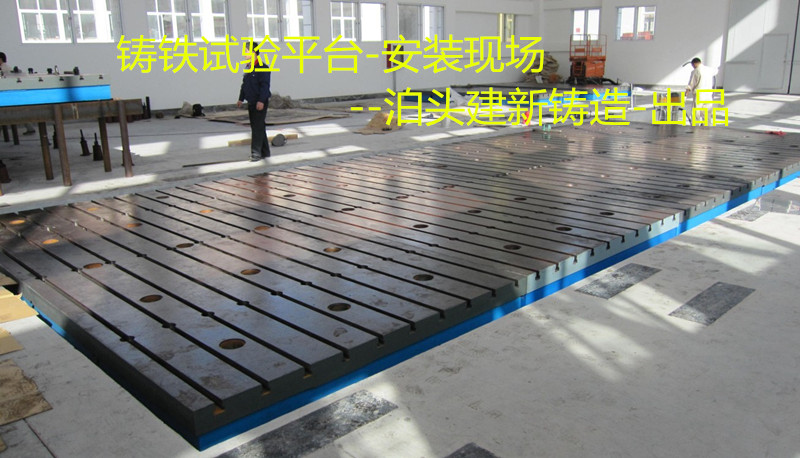

大型試驗平臺

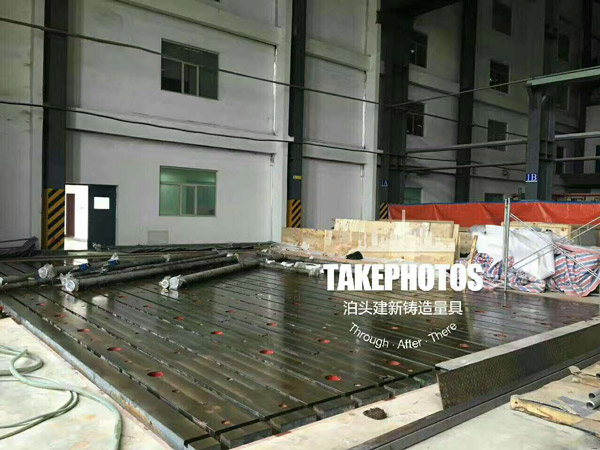

大型電機試驗臺

    二、試驗平臺的重要性

    電機試驗平臺又稱電機臺架試驗平臺，電機臺架T型槽平臺,是試驗臺架的重要組成部分，更是試驗臺的基礎工作臺，試驗臺架是在鑄鐵平臺上加裝液壓系統、機械傳動系統、電子測試系統等，并將需要試驗的設備或部件固定在底板上進行試驗，取得相應數據。

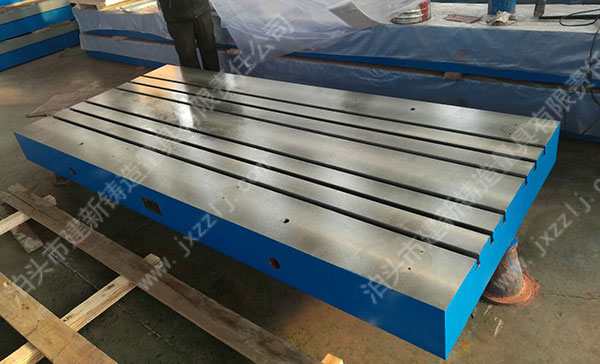

電機試驗臺

    三、怎樣選擇電機試驗平臺？

    電機試驗臺使用時應充分考慮電機試驗平臺的靜載和動載。所以客戶在選擇試驗平臺的時候不能單單看價格,更應該實際了解試驗平臺的承受能力以及制造方的設計能力和方案是否合理.試驗臺架在試驗過程中一般需要用到油或水，電機試驗平臺的板面需要設計油槽或水槽來進行排放回收。

    電機試驗平臺工作面需要采用數控龍門銑床進行精密加工以保障平面度，電機試驗平臺在加工前需要進行退火處理以去除應力，使底板穩定工作不變形。

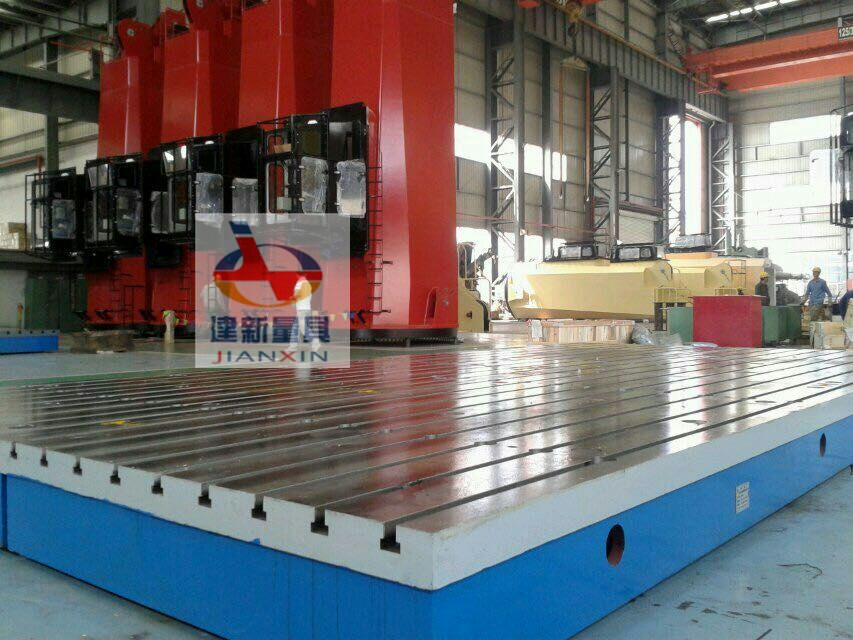

電機試驗工作臺

    電機試驗臺又名：試驗平臺/試驗平板
其他量具品：鑄鐵平板、基礎平板、劃線平板、檢驗平板、鉚焊平板、焊接平板、火工平板、鉗工平板、研磨平板、刮痧平板、壓沙平板、試驗平板、機床工作臺（如：落地鏜床工作臺）、三座標平板、模具墊板、拼裝平板（也叫裝配平板）。
或：鑄鐵平臺、基礎平臺、劃線平臺、檢驗平臺、鉚焊平臺、焊接平臺、火工平臺、鉗工平臺、研磨平臺、刮痧平臺、壓沙平臺、試驗工作臺（如：振動試驗工作臺簡稱振動試驗臺）、機床工作臺（如：落地鏜床工作臺）、三座標平臺、模具工作臺、拼裝平臺（也叫裝配平臺）。

    歡迎來我公司考察咨詢。建新量具(www.yxfanyi.com.cn )，歡迎您！

                    規格
(長×寬)
mm		                    精度等級
                    0級                    1級                    2級                    3級
                    平面度公差（um）
                    200×200                    3.5                    7                    14                    27
                    300×200                    4                    8                    15                    30
                    300×300                    4                    8                    15                    30
                    300×400                    4                    8                    16                    32
                    400×400                    4.5                    8.5                    17                    34
                    400×500                    4.5                    9                    18                    35
                    400×600                    5                    10                    19                    37
                    500×500                    5                    10                    19                    37
                    500×600                    5                    10                    19                    39
                    500×800                    5.5                    11                    21                    43
                    600×800                    5.5                    11                    22                    44
                    600×900                    6                    11.5                    23                    46
                    1000×750                    6                    12.5                    25                    50
                    1000×1000                    7                    13.5                    27                    54
                    1000×1200                    7                    14                    29                    58
                    1000×1500                                         16                    32                    63
                    1000×2000                                         18.5                    37                    74
                    1500×2000                                         20                    40                    80
                    1500×2500                                         22.5                    45                    90
                    1500×3000                                         25                    50                    100
                    2000×2000                                         22                    44                    88
                    2000×3000                                         27                    53                    106
                    2000×4000                                         32                    64                    127
                    2000×5000                                         37                    75                    150
                    2000×6000                                         43                    86                    172
                    2000×7000                                         49                    97                    194
                    2000×8000                                         54.5                    109                    218
                    2500×3000                                         28.5                    57                    114
                    2500×4000                                         33                    67                    133
                    2500×5000                                         39                    77                    154
                    2500×6000                                         44                    88                    176
                    2500×7000                                         50                    99                    198
                    2500×8000                                         55                    110                    221
                    3000×3000                                         30.5                    61                    122
                    3000×4000                                         35                    70                    140
                    3000×5000                                         40                    80                    160
                    3000×6000                                         45                    90.5                    181
                    3000×7000                                         51                    101                    203
                    3000×8000                                         56                    112.5                    225
                    4000×4000                                         39                    78                    156
                    4000×5000                                         43                    87                    174
                    4000×6000                                         48                    96.5                    193
                    4000×7000                                         53                    107                    213.5
                    4000×8000                                         59                    117                    235
